모듈형 BIPV 장착 시스템 - 115mm 스틸 브래킷 및 지붕 태양 전지 쉐드용 전조 프레임

모듈식 BIPV 장착 시스템 - 옥상 태양광 구조물용 115mm 강철 브래킷

소개
당사의 모듈식 BIPV 장착 시스템은 옥상 태양광 발전 설치를 위해 특별히 설계된 고강도, 신속하게 배치 가능한 강철 지지 구조입니다. 조립식 빌딩 블록 설계 철학을 활용하는 이 시스템은 볼트 연결을 통해 완전한 조립을 달성하므로 현장 용접이 필요하지 않습니다. 이는 설치 효율성, 구조적 안전성 및 일관성을 크게 향상시킵니다. 상업용 및 산업용 옥상 창고, 태양열 간이 차고, 일광실 등을 포함한 다양한 응용 분야에 이상적으로 적합합니다.

주요 기능 및 이점

• 완전 모듈식 디자인: 표준화된 기둥, 보, 도리, 가새 구성 요소로 구성되어 유연한 구성과 신속한 현장 조립이 가능합니다.

• 고강도 냉간성형강: 115mm U-채널 및 C-섹션 스틸을 사용하여 자재 중량을 최소화하면서 우수한 내하력을 제공합니다.

• 우수한 부식 방지: 아연-알루미늄-마그네슘(ZAM) 코팅이 특징으로 표준 아연도금 강철보다 6~15배 향상된 최대 30년의 내식성을 제공합니다.

• 통합 물 관리: 홈통, 워터 가이드 스트립, 배수 시스템이 내장되어 있어 별도의 실링 작업 없이 내후성 구조를 보장합니다.

• 무용접 조립: 모든 연결부가 고장력 볼트(M10, M12 시리즈)로 이루어지기 때문에 공구 기반 설치가 가능하고, 노동력 요구 사항이 감소하며, 시공 안전성이 향상됩니다.

• 바람과 눈 하중 최적화: 까다로운 환경 부하를 견딜 수 있도록 버팀 시스템(십자 버팀대, 무릎 버팀대, 타이 빔)으로 설계되었습니다.

• 조립식 유연성: 다양한 지붕 조건 및 높이 요구 사항을 수용하면서 현장 조정을 위한 완전 조립식 기둥(맞춤 절단 및 드릴링)과 반 조립식 옵션을 모두 제공합니다.

기술 및 디자인 원칙

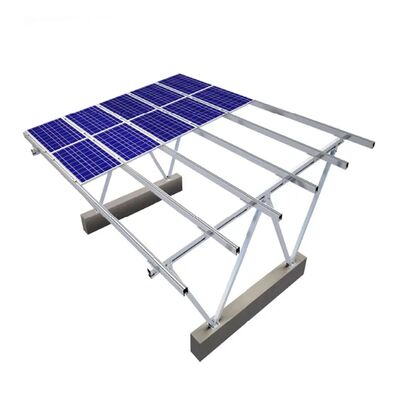

이 시스템은 메인 빔, 기둥 및 중도리가 견고하면서도 조정 가능한 그리드를 형성하는 볼트 연결 공간 프레임 구조를 사용합니다. 기둥-베이스, 빔-기둥, 도리-빔과 같은 주요 접합부는 미리 천공된 구멍과 특수 커넥터(클리트, 브래킷, 접합 플레이트)를 사용하여 정확한 정렬과 구조적 무결성을 보장합니다. 설계로 현장 조정이 가능합니다. 도리 클리트에는 배수 피치 제어를 위한 슬롯형 구멍이 있으며, 버팀대 부재는 표준 6미터 섹션(U4121/U4141)에서 현장에서 정확한 치수에 맞게 절단하여 낭비를 최소화할 수 있습니다.

설치 프로세스 개요

1. 레이아웃 및 베이스 설치: 기둥 그리드를 측설하고 앵커볼트(M12 케미컬 앵커)를 설치한 후 가변 기둥 베이스를 고정합니다.

2. 프레임 조립: M10x25/M10x140 볼트를 이용하여 기둥과 메인보를 세운다. 프레임을 안정시키기 위해 가로 버팀대와 타이 빔을 설치합니다.

3. 도리 및 보조 구조: 도리 클리트를 보에 부착한 후 도리를 설치합니다. 디자인에 따라 세로 버팀대(무릎 버팀대, 버팀목)를 추가합니다.

4. 방수 및 액세서리: 홈통(중앙/가장자리), 수직홈통, 물 유도 스트립, 유지 관리 통로를 설치합니다.

5. PV 모듈 장착: M10x25 볼트를 사용하여 알루미늄 또는 ZAM 클램핑 플레이트와 PV 모듈 클램프를 도리에 고정합니다.

6. 최종 조임: 모든 구성 요소와 PV 모듈을 배치한 후 모든 볼트를 지정된 값으로 최종 토크로 조여 전체 구조적 강성을 달성합니다.

응용 시나리오

• 상업 및 산업 옥상 창고: 기존 지붕 위에 높고 그늘진 공간을 만들어 지붕 보호, 단열 및 추가 사용 가능 공간을 제공합니다.

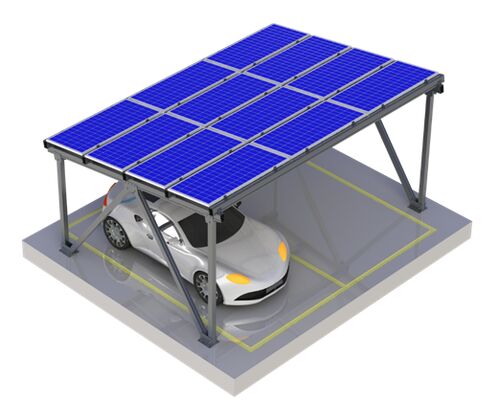

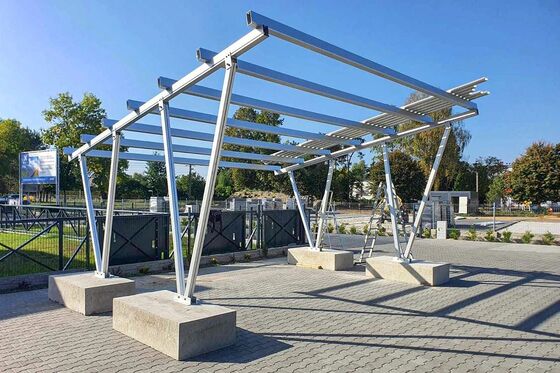

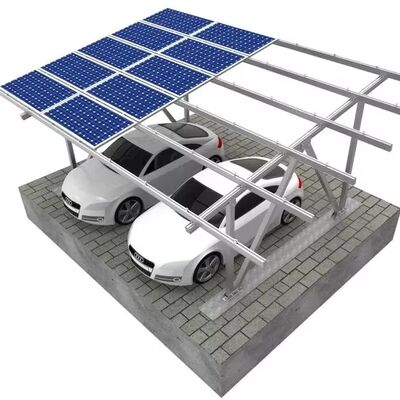

• 태양열 간이 차고: 모듈식 스팬은 1~3개의 주차 베이(차도 6~9m)를 수용할 수 있어 주차장, EV 충전소, 상업 시설에 적합합니다.

• 주거용 선룸(BIPV 선룸): 파티오, 테라스 또는 발코니 인클로저를 위한 단일 또는 이중 경사 구조로 구성할 수 있습니다.

• 농업 및 물류 대피소: 보관, 포장 구역 또는 가축 보호소에 대한 비용 효율적이고 신속하게 배치 가능한 범위입니다.

왜 우리 시스템을 선택합니까?

• 더 빠른 프로젝트 완료: 사전 드릴링된 부품과 볼트온 조립 방식으로 기존 용접 구조에 비해 설치 시간이 최대 60% 단축됩니다.

• 비용 효과적인 재료 사용: 최적화된 냉간성형강재와 효율적인 절단계획으로 자재비를 약 15~20% 절감합니다.

• 디자인 유연성 및 호환성: 다양한 지붕 형태, 경사, 모듈 형태에 맞춰 적용 가능합니다. 대부분의 양면 및 단면 PV 패널과 호환됩니다.

• 낮은 유지보수 및 긴 수명: ZAM 코팅과 견고한 기계적 연결로 최소한의 유지관리로 수십 년간 안정적인 성능을 보장합니다.

• 안전하고 확장 가능한 설치: 화기작업 허가가 필요하지 않습니다. 시스템은 향후 프로젝트 수정을 위해 쉽게 확장하거나 재구성할 수 있습니다.

자주 묻는 질문(FAQ)

• Q: 100kW 옥상 창고의 일반적인 설치 시간은 얼마나 됩니까?
  A: 4~5명의 작업원이 있으면 지붕의 복잡성에 따라 구조 조립을 3~5일 안에 완료할 수 있습니다.

• Q: 고르지 못한 지붕에도 시스템을 설치할 수 있나요?
  답: 그렇습니다. 조정 가능한 기둥 베이스와 현장 기둥 절단 옵션(반조립식)을 통해 최대 200mm의 높이 보상이 가능합니다.

• Q: 풍속 등급은 어떻게 됩니까?
  A: 시스템은 적절하게 고정된 경우 최대 150km/h(약 42m/s)의 풍하중을 견딜 수 있도록 설계되었으며 국제 건축 법규를 준수합니다.

• Q: 설치에 특별한 장비가 필요한가요?
  A: 표준 전동 공구(드릴, 임팩트 렌치, 소켓 세트)이면 충분합니다. 효율성을 위해 펀칭 건과 홀 커터를 사용하는 것이 좋습니다.

• Q: 조인트 부분의 누수를 어떻게 방지하나요?
  답변: 이 시스템은 겹치는 홈통 디자인, 밀봉된 엔드 캡, 주 배수 시스템으로 수분을 전달하는 워터 가이드 스트립을 사용합니다. 중요한 외부 조인트에는 실런트가 도포됩니다.

중요 사항

• 특정 프로젝트에 대해 항상 공식 설치 매뉴얼과 승인된 구조 도면을 따르십시오.

• 모든 앵커 포인트가 견고한 구조적 기반(콘크리트 또는 구조용 강철)에 설치되어 있는지 확인하십시오. 호스트 지붕의 하중 용량을 확인합니다.

• 엔지니어링 승인 없이 연속 도리 또는 메인 빔을 절단하거나 수정하지 마십시오.

• 모든 볼트의 최종 토크 조임을 수행해야 합니다.~ 후에PV 모듈은 약간의 정렬 조정이 가능하도록 배치됩니다.

• 열악한 환경에서는 2~3년마다 볼트 및 부식 방지 장치를 정기적으로 검사하는 것이 좋습니다.
