| 피크 파워 (pmax): | 445W |
| 개방 회로 전압 (VOC): | 184.0V |
| 단락 회로 전류 (Isc): | 3.50a |
| 치수: | 1215 × 2300mm |
| 두께: | 9.7 밀리미터 |
| 무게: | 62kg |
| 강조하다: | 445W CdTe 태양광 유리 패널,프레임리스 BIPV 태양광 패널,건축 통합 태양광 유리 |

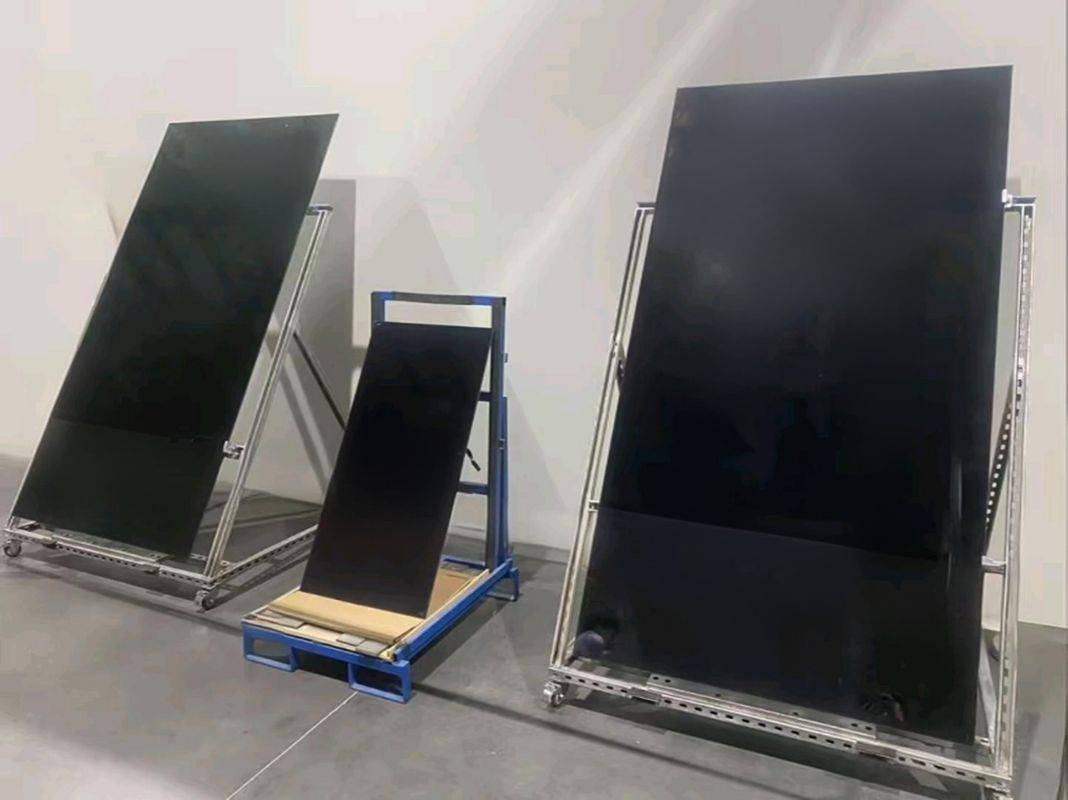

이 프레임리스 태양광 유리 패널은 고효율 CdTe 기술과 건축적 기능을 결합하여 445W의 최대 전력을 매끄러운 검은색 형태로 제공합니다. 원활한 건물 통합을 위해 설계되었으며, 뛰어난 온도 성능과 우수한 저조도 응답을 제공하여 상업용 파사드 및 커튼월 시스템에 이상적입니다.
뛰어난 효율: CdTe 기술은 실제 환경에서 실리콘보다 뛰어납니다.
*CdTe 반도체는 결정질 실리콘보다 흡수 계수가 높아 확산광 및 고온 환경에서 더 나은 성능을 발휘할 수 있습니다. 이는 기존 패널에 비해 실제 환경에서 최대 10% 더 높은 에너지 수율을 가져옵니다.*
건축적 품질: 균일한 검은색 외관의 프레임리스 디자인
빛 투과율이 0%인 완전 프레임리스 구조는 현대 건축 디자인과 완벽하게 통합되는 매끄럽고 균일한 검은색 표면을 만듭니다. 이는 눈에 보이는 장착 프레임과 은색 그리드 라인을 제거하여 미적 무결성을 유지하면서 날씨 보호 및 발전 기능을 제공합니다.
입증된 신뢰성: -0.214%/°C 온도 계수는 안정적인 성능을 보장합니다.
*전력 온도 계수가 -0.214%/°C에 불과하여 이 패널은 기존 실리콘 패널(-0.45%/°C 일반)에 비해 상승된 온도에서 훨씬 더 나은 성능을 유지합니다. 이는 고온 기후와 작동 온도가 종종 표준 테스트 조건을 초과하는 건물 일체형 응용 분야에 특히 적합합니다.*
카드뮴 텔루라이드 반도체
*CdTe 기술은 실제 광 조건에서 더 나은 스펙트럼 응답과 확산광에서 뛰어난 성능을 포함하여 기존 실리콘보다 몇 가지 장점을 제공합니다. 박막 구조는 또한 기존 실리콘 셀보다 98% 적은 반도체 재료를 사용하여 제조의 탄소 발자국을 줄입니다.*
박막 구조
두께가 9.7mm에 불과하여 패널은 견고한 태양광 기능을 통합하면서 기존 건축 유리의 프로파일을 유지합니다. 강화 유리는 건축 유리 응용 분야에 대한 ANSI Z97.1 및 EN 12600 안전 표준을 충족합니다.
184V 개방 회로 전압
*높은 전압 출력은 더 긴 스트링 길이와 감소된 시스템 균형 비용을 가능하게 합니다. 대규모 상업 시설의 경우, 이는 필요한 결합기 상자 및 도체의 수를 줄여 전체 시스템 비용을 최대 15%까지 낮출 수 있습니다.*
3.08A 작동 전류
낮은 작동 전류는 DC 케이블링의 저항 손실을 줄이고 더 작은 게이지 배선을 사용할 수 있게 합니다. 이는 케이블 배선 공간이 종종 제한적인 건물 일체형 응용 분야에서 특히 유용합니다.
9.7mm 강화 유리
*열 강화 강화 유리 구조는 뛰어난 내구성과 충격 저항성을 제공합니다. 패널은 기계적 하중 테스트에 대한 IEC 61215 및 IEC 61730 표준을 충족하며 5400Pa 풍하중 및 2400Pa 적설 하중을 견딜 수 있습니다.*
프레임리스 구조
완전 프레임리스 디자인은 커튼월 시스템 및 건축 유리와 진정한 원활한 통합을 가능하게 합니다. 가장자리에서 가장자리까지의 활성 영역은 깨끗하고 현대적인 외관을 유지하면서 제곱미터당 최대 전력 생산을 가능하게 합니다.
|
매개변수
|
값 | 단위 |
|
전기적 특성
|
||
|
최대 전력 (Pmax)
|
445 | W |
|
개방 회로 전압 (Voc)
|
184.0 | V |
|
단락 전류 (Isc)
|
3.50 | A |
|
최대 전력 전압 (Vmp)
|
144.5 | V |
|
최대 전력 전류 (Imp)
|
3.08 | A |
|
기계적 사양
|
||
|
치수
|
1215×2300 | mm |
|
두께
|
9.7 | mm |
|
무게
|
62 | kg |
|
온도 계수
|
||
|
전력 온도 계수
|
-0.214 | %/°C |
|
전압 온도 계수
|
-0.321 | %/°C |
|
전류 온도 계수
|
+0.06 | %/°C |
|
시스템 등급
|
||
|
최대 시스템 전압
|
1500 | V |
|
퓨즈 정격
|
6.0 | A |
|
광학적 특성
|
||
|
빛 투과율
|
0% | - |
|
표면 색상
|
검정색 | - |
상업용 커튼월
커튼월 시스템에서 기존의 스팬드럴 유리를 대체하여 건물 외피 보호와 재생 에너지 생산을 모두 제공하는 데 이상적입니다. 검은색 외관은 현대 건축 디자인과 완벽하게 조화를 이루면서 건물 파사드에서 전기를 생산합니다.
건축적 특징
캐노피, 차광 장치 및 장식 기능을 포함한 다양한 건축 요소에 통합될 수 있습니다. 균일한 검은색 외관은 기능적 에너지 생산 기능을 추가하면서 디자인 일관성을 유지합니다.
주차 캐노피
단일 시스템에서 날씨 보호와 전력 생산을 모두 제공합니다. 높은 전압 출력은 대규모 주차 구조물의 배선 비용을 줄이는 반면, 뛰어난 온도 성능은 더운 여름 조건에서도 출력을 유지합니다.
방음벽
고속도로 및 인프라 응용 분야를 위한 이중 기능 설계는 음향 감쇠와 재생 에너지 생산을 모두 제공합니다. 견고한 구조는 환경 노출을 견디면서 그렇지 않으면 사용되지 않는 공간에서 전기를 생산합니다.
Q: 온도는 성능에 어떤 영향을 미칩니까?
*A: -0.214%/°C 전력 계수를 사용하면 실리콘 패널(-0.45%/°C 일반)에 비해 상승된 온도에서 훨씬 더 나은 성능을 유지합니다. 65°C 작동 온도에서 CdTe 패널은 일반적으로 기존 실리콘의 경우 25% 이상에 비해 15%의 전력 감소만 보입니다.*
Q: 어떤 장착 시스템과 호환됩니까?
A: 구조적 유리 시스템과 기존 장착 방법을 모두 위해 설계되었습니다. 프레임리스 디자인은 적절한 열팽창 수용과 함께 점 고정 또는 주변 프레이밍을 허용합니다. 다양한 건축 응용 분야에 대한 특수 장착 하드웨어를 사용할 수 있습니다.
Q: 어떤 보증이 제공됩니까?
*A: 25년 선형 전력 출력 보증(10년 90% 성능 보장 및 25년 80% 성능 보장). 제품 보증에는 3년 재료 및 제작 보증이 포함되며, 상업 프로젝트에 대해 선택적 연장 보증을 사용할 수 있습니다.*
환경적 고려 사항구조적 요구 사항
62kg 패널 무게에 대한 하중 용량 확인 - 건물이 추가적인 사하중을 지지할 수 있도록 자격을 갖춘 엔지니어의 구조 분석 필요열팽창 고려
장착 설계에서 - 알루미늄 프레이밍 시스템은 ±3mm 열 이동을 수용해야 함전기 안전 표준 준수
1500V 시스템의 경우 - UL 인증 구성 요소 및 적절한 접지 시스템 필요⚠
환경적 고려 사항간격 유지
열 관리를 위해 - 적절한 환기를 위해 패널 뒤에 최소 10mm의 공극적절한 배수 보장
물 축적 방지 - 장착 시스템은 물 배수를 허용하고 습기 포집을 방지해야 함
