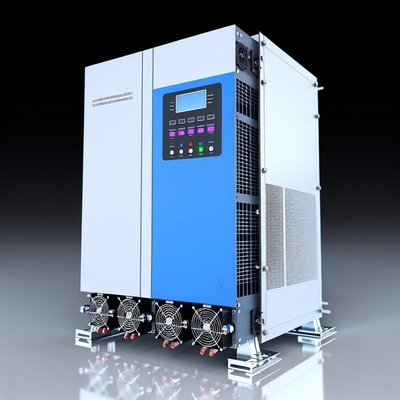

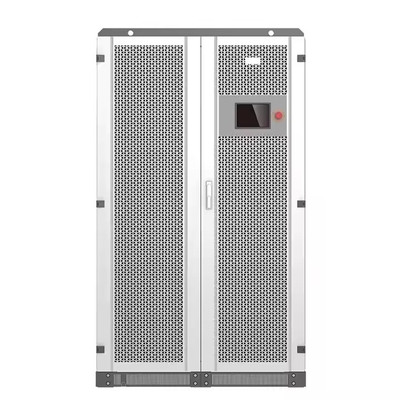

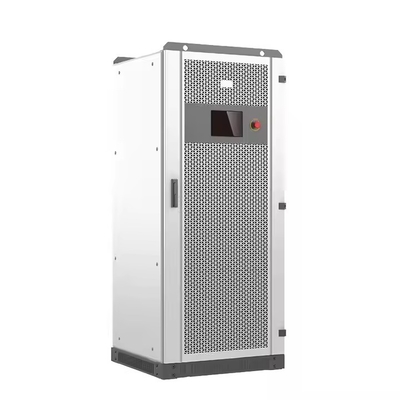

50kW 480V 하이 레그 델타 하이브리드 인버터 - 산업용 전력 변환 시스템

1제품 개요

1.1 고성능 산업용 전력 솔루션

이 50kW의 하이브리드 인버터는 산업용 전력 변환 기술에서 중요한 발전을 나타냅니다.중형 제조 시설 및 상업용 에너지 시스템의 까다로운 요구 사항을 충족하도록 특별히 설계된이 단체는 탄탄한 3단계 전력 공급과 유연한 분기 기능을 결합하여 480V 산업 장비와 240V 단일 단계 부하를 필요로하는 시설에 이상적입니다.

*기술적 우월성: 150% 과부하 상태에서도 전압 조절을 ±0.8% 내에서 유지하는 독점 단계 균형 알고리즘을 갖추고 있습니다.민감한 산업 프로세스의 안정적인 작동을 보장합니다..*

1.2 주요 차이점

1. 강화 된 전력 용량: 50kW 연속 출력 (최고 55kVA) - 표준 30kW 모델보다 66% 더 많은 용량을 제공합니다

2. 첨단 태양광 통합: 두 개의 독립적인 MPPT 채널을 통해 최대 120kW PV 입력을 지원합니다.

3. 미래 에 대비 할 수 있는 설계: 320-850V 배터리 전압 범위는 차세대 고전압 저장 시스템을 수용합니다.

4. 산업적 신뢰성: 100000시간 이상 무난한 환경에서 MTBF를 사용할 수 있는 군사용 부품

2기술 사양

3핵심 기술 특징

3.1 고급 전력 변환 시스템

• 3단계 ANPC 토폴로지
  *기술적 장점: 전체 부하에서 <3% THDi를 유지하면서 기존의 2단계 설계에 비해 전환 손실을 35% 감소시킵니다.*

• DSP 제어 전압 규제
  성능 혜택: 16kHz PWM 스위치를 통해 로드 변화에 <20ms 응답 시간으로 ±0.8% 전압 정확도를 달성합니다.

3.2 지능형 에너지 관리

• 이중 독립적인 MPPT 채널
  * 시스템 이점: 각 채널은 최적화된 perturb-and-observe 알고리즘을 사용하여 99.8%의 추적 효율을 가지고 작동하며, 불평등한 그림자 배열에서 불일치 손실을 최대 40% 감소시킵니다.*

• 넓은 작동 전압 범위
  *기술 참고: 150V에서 냉동 시작 기능을 가진 250-850V MPPT 범위, 18-22 PV 모듈을 시리즈로 지원합니다 (1,200V 급증 저항 등급).*

3.3 배터리 시스템 통합

• 고전압 배터리 지원
  *기술 장점: 320-850V 배터리 시스템과 직접 통합하여 추가 DC-DC 변환기의 필요성을 제거하여 왕복 효율을 2-3% 향상시킵니다.*

• 적응형 충전 알고리즘
  *기능: 4단계 스마트 충전 (대량 / 흡수 / 부동 / 평형) 과 온도 보상 및 상태 모니터링. *

4응용 시나리오

4.1 산업 제조업

• 자동차 생산 라인
  사례 연구: 민감한 제어 시스템에 대한 <1% THDu를 유지하면서 로봇 용접 스테이션을 전력 공급하기 위해 Tier 1 자동차 공장에서 성공적으로 배치되었습니다.

• 금속 제조
  *기술적 이점: 전압 하락 없이 플라즈마 절단기 작동 중 200% 단기 과부하를 처리합니다.*

4.2 상업용 에너지 시스템

• 병원 전력 시스템
  중요한 특징: <20ms 전력망과 배터리 전력 사이의 전송 시간은 필수 전기 시스템에 대한 NFPA 110 요구 사항을 충족합니다.

• 데이터 센터 백업
  신뢰성: 부하적인 병렬 구성으로 99.999%의 가동시간을 달성합니다.

5설치 및 유지보수

5.1 전기 요구 사항

• 입력/출력 보호
  요구 사항: AC와 DC 양쪽 모두에 2급 전압 보호 장치가 설치된 100A의 최소 차단기 (40kA 최소 등급).

• 토착 시스템
  결정적: 25mm2 구리 전도기를 사용하여 별도의 장비 ग्रा운드를 사용하여 <0.1Ω의 토지 저항.

5.2 환경적 고려사항

• 면허 요구 사항
  안전: 적절한 환기와 유지 관리 접근을 위해 모든 면에서 최소 400mm의 공백.

• 운영 조건
  *강건한 설계: -30°C에서 55°C까지 작동을 위해 지정되어 있으며, 45°C 이상의 주변 온도를 자동으로 낮출 수 있습니다.*

6. 컴플라이언스와 인증

6.1 안전기준

• UL 1741 SB
  * 인증 세부 사항: 격리 장벽 (3kV AC / 5kV DC) 및 아크 결함 탐지 시스템의 포괄적 인 테스트를 포함합니다.*

• IEEE 1547-2018
  *그리드 컴플라이언스: 특징 <2s 주파수 이동 능력과 함께 섬화 방지 보호.

6.2 지역 승인

• CE 표시
  *충분: EN 62109-1/-2 안전 표준 및 EN 61000-6 EMC 요구 사항을 충족합니다.

• NEC 2020
  안전: PV 시스템에 대한 빠른 종료 요구 사항을 충족합니다.

7자주 묻는 질문

7.1 성능

Q: 다른 부하 수준에서 효율 곡선은 얼마일까요?
*A: 고급 다단계 변환 토폴로지 덕분에 30%~100%의 부하에서>96%의 효율을 유지하며, 80%의 부하에서 98.2%의 최고 효율을 유지합니다.*

Q: 큰 인덕티브 로드를 어떻게 처리합니까?
A: 10초 동안 150% 과부하 용량은 대부분의 모터 시작을 처리하며, 200% 급증 사건 중 <5% 전압 하락.

7.2 호환성

Q: 어떤 배터리 관리 프로토콜이 지원됩니까?
*A: CAN 2.0B (BYD/Pylontech), RS485 (Tesla/LG Chem) 및 SCADA 통합을 위한 Modbus TCP를 원산지 지원합니다.*

질문: 디젤 발전기와 연결될 수 있나요?
A: 네, 연료 효율을 최적화하기 위해 부하 의존적 램프 제어와 자동 발전기 시작/정지 기능이 있습니다.

8왜 이 인버터를 선택합니까?

1. 산업용 신뢰성
   *100,000+시간 MTBF 등급을 가진 군사용 부품*

2. 미래 에 대비 하는 건축물
   새로운 기능 및 그리드 코드에 대한 소프트웨어 업그레이드 가능

3. 에너지 최적화
   첨단 예측 알고리즘은 자율 소비를 극대화합니다.

4. 전 세계 준수
   전 세계 배치에 대한 국제 표준을 충족합니다.
