| 출력 전원 범위: | 10~20kWh |
| PV 최대 입력 전력: | 4000W/6000W |
| MPPT 전압 범위: | 85~400V |
| 인버터 출력 전압: | 220/230VAC3% |
| 출력 주파수: | 50-60Hz |
| 애플리케이션: | 홈 |
| 배터리 유형: | 리튬 이온 |
| 시스템 유형: | 쌓을 수 있습니다 |

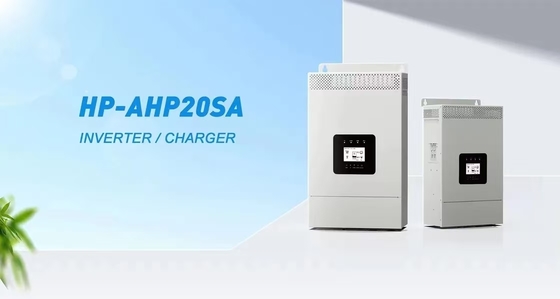

| HP-AHP20SA 시리즈는 비용 효율적인 제품입니다. 유틸리티, 디젤 발전기 및 태양광을 포함한 여러 충전 옵션을 지원합니다. 유틸리티 바이패스, 인버터 출력 및 에너지 관리를 위해 설계되었습니다. 고급 DSP 칩과 제어 알고리즘은 빠른 응답 시간, 신뢰성 및 높은 변환 효율을 보장합니다. 고객은 맞춤형 설정을 사용하여 태양광과 유틸리티 전원 간을 유연하게 전환하여 에너지를 효율적으로 활용할 수 있습니다. |
기술 사양
| 모델 | HP3542-AH0650P20SA | HP5542-AH1050P20SA | |
| 유틸리티 입력 | 유틸리티 전압 | 176VAC~264VAC (기본값), 90VAC~280VAC (구성 가능) | |
| 유틸리티 주파수 | 45Hz~65Hz | ||
| 최대 유틸리티 충전 전류 | 60A | 100A | |
| 전환 응답 시간 |
전환 응답 시간 – 인버터에서 유틸리티로: 10ms 전환 응답 시간 – 유틸리티에서 인버터로 (부하 전력이
100W 초과 시): 20ms
|
||
| 인버터 출력 |
인버터 정격 전력 (@30℃) | 3500W | 5000W |
| 3초 과도 서지 출력 전력 | 7000W | 8500W | |
| 인버터 출력 전압 | 220/230VAC±3% | ||
| 인버터 주파수 | 50/60Hz±0.2% | ||
| 출력 전압 파형 | 순수 정현파 | ||
| 부하 역률 | 0.2~1(VA ≤ 정격 출력 전력) | ||
| THDu (총 고조파 전압 왜곡) | ≤3% (48V 저항 부하) | ||
| 최대 부하 효율 | 92% | ||
| 최대 인버터 효율 | 94% | ||
| 태양광 컨트롤러 | PV 최대 개방 회로 전압 | 500V (최소 작동 환경 온도에서) 440V (25℃에서) | |
| MPPT 전압 범위 | 85~400V | ||
| PV 최대 입력 전력 | 4000W | 6000W | |
| PV 최대 충전 전류 | 60A | 100A | |
| MPPT 최대 효율 | ≥99.5% | ||
| 배터리 | 배터리 정격 전압 | 48VDC | |
| 배터리 작동 전압 범위 | 43.2VDC~60VDC | ||
| 배터리 최대 충전 전류 | 60A | 100A | |
| 기타 | 무부하 손실 | ＜0.7A | ＜1.0A |
| 테스트 조건: PV 및 유틸리티 없음, AC 출력 켜짐, 팬 정지@48V 입력 | |||
| 대기 전류 | ＜0.15A | ||
| 테스트 조건: PV 및 유틸리티 없음, AC 출력 꺼짐, 팬 정지@48V 입력) | |||
| 작동 온도 범위 | -20℃~+50℃ (환경 온도가 30℃를 초과하면 실제 출력 전력이 적절하게 감소) | ||
| 보관 온도 범위 | -25℃~+60℃ | ||
| 인클로저 | IP20 | ||
| 상대 습도 | < 95% (N.C.) | ||
| 고도 | ＜4000M (고도가 2000미터를 초과하면 실제 출력 전력이 적절하게 감소) | ||
| 기계적 매개변수 | 치수 (길이 x 너비 x 높이) | 534mm × 288mm × 163mm | 590mm × 288mm × 163mm |
| 장착 크기 (길이 x 너비) | 512mm x 245mm | 568mm x 245mm | |
| 장착 구멍 크기 | Φ9mm/Φ10mm | Φ9mm/Φ10mm | |
| 순 중량 | 12.0Kg | 15.0Kg | |
