| 태양 전지: | 4*18 |
| 모듈 치수 [mm: | 1767*1040*6분 |
| 무게 [kg: | 25.5 킬로그램 |
| 전면 유리 [mm: | 1 |
| 중간층: | EVA/POE/PVB |
| 후면 유리 [mm: | 1 |
| 강조하다: | 220w 양전력 건물 통합 태양 전지,4*18 비프브 유리 패널,4*18 BIPV 태양 전지 모듈 |

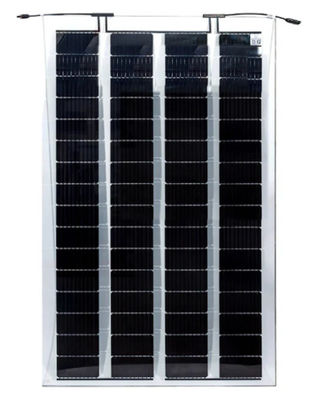

210-220W 이중 유리 송전 모듈 45% 송전
제품 특징
최적화 전력 증가
● PID 에 대한 높은 저항력
● 미세한 균열의 위험이 낮습니다.
독특함 매트에 대한 레이아웃 디자인ch 접착제 설치
● 독특 한 디자인 으로 햇빛 을 잘 전달 하고 물 을 막는 등 햇빛 방 의 요구 사항 을 충족 시킬 수 있다.
그 어느 때 보다 더 높다 수익률
● 1500V 시스템 전압, 낮은 BOS 비용;
● 연간 저하 <0.5%, 30년 선형 성능 보증
● 프레임 없는 디자인,더 쉬운 표면 청소
근로조건 호환성 및 안전성
● 높은 온도, 높은 습도, 모래, 산성 및 알칼리 환경에 대한 높은 저항력
● 2400Pa 눈 부하, 2400Pa 바람 부하
A급 방화성
메카니칼 사양
| 셀 타입 | 모노 크리스탈린 |
| 태양전지 | 4*18 |
| 모듈 차원 [mm] | 1767*1040*6mn |
| 무게 [kg] | 25.5 |
| 앞 유리 [mm] | 2.5 반강화 코팅 유리 |
| 중간층 | EVA/POE/PVB |
| 뒷 유리 [mm] | 2.5 반강화 유리 |
| 연결 상자 | lp67 등급,3 바이패스 다이오드 |
| 커넥터 | 멀티 콘택트 MC4 (또는 동등) |
| 프레임 | 프레임 없이 |
| 최대 부하 용량 [Pa] | 2400 (바람 부하)/2400 (설 부하) |
| 전기적 특성 | |||||
| DMJ36H(S)-210 | DMJ36H(S)-215 | DMJ36H(S)-220 | |||
|
STC 공기 질량 AM15방사능 1000W/m 셀 온도 25°C |
STC에서 최대 전력 [Pmax] | [W] | 210 | 215 | 220 |
| 오픈 서킷 전압 [Voc] | [V] | 24.35 | 24.63 | 24.95 | |
| 단회로 전류 [lsc] | [A] | 11.14 | 11.22 | 11.31 | |
| 최대 전력점에서의 전압[Vm] | [V] | 20.00 | 20.31 | 20.62 | |
| 최대 전력점에서의 전류[lm] | [A] | 10.50 | 10.59 | 10.67 | |
| 전력 용도 | [%] | 0~+3% | |||
| 모듈 효율성 | [%] | 11.4 | 11.6 | 11.9 | |
|
NMOT: 공기 질량 AM15반사력 800W/m 주변 온도 20°C,풍속 1m/s |
NMOT에서 최대 전력 [Pmax] | [W] | 157 | 161 | 164 |
| 오픈 서킷 전압 [Voc] | [V] | 22.7 | 23.0 | 23.3 | |
| 단회로 전류[lsc] | [A] | 8.98 | 9.05 | 9.12 | |
| 최대 전력점에서의 전압[Vm] | [V] | 18.4 | 18.6 | 18.9 | |
| 최대 전력점에서의 전류[lm] | [A] | 8.55 | 8.62 | 8.69 | |
| 전력 용도 | [%] | 0~+3% | |||
작업 조건
| 최대 시스템 전압 (S와 함께) | [V] | 1000 DC (IEC) |
| 최대 시스템전압 (S 없이) | [V] | 1500 DC (IEC) |
| 작동 온도 | [C] | 40~+85 |
| 소명 작동 세포 온도 | [°C] | 45±3 |
| 최대 등급 전류 | [A] | 20 |
온도E 계수
| Pmax 온도 계수 | [%/°C] | -0.42 |
| 온도 계수 Voc | [%/°C] | -0.33 |
| 온도 계수 ISO | [%/°C] | 0.04 |
| 패키지 구성 | ||
상자당 38개 40"HQ 988개
