| 힘: | 37.5KW |
| 입력 전압: | 1000V |
| 입력 전류: | 30×4 |
| 출력 전류: | 42.0a |
| 크기: | 800×620×300mm |
| 무게: | 72.0kg |
| 강조하다: | 에스 50kW 하이브리드 인버터,ip65 50kw 하이브리드 인버터,태양 하이브리드 인버터 |

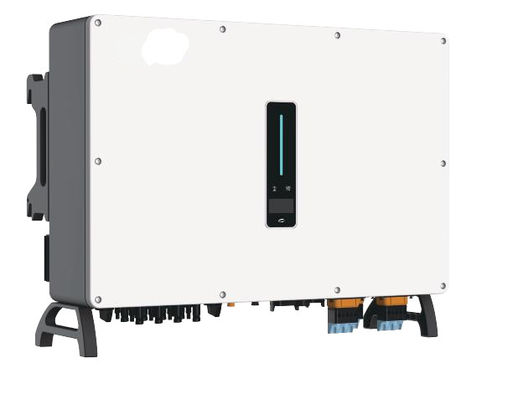

25~50kW 하이브리드 인버터
MHT-25/30/36/40/50K-100
980.8% 30A 100% 100A
최대 효율성 PV 입력 전류 불균형 출력 충전/발전
전반적인 설명
최적의 전력 및 저장
·98.8%최대효율
·30A PV 입력 전류,4 MPP 추적기
·100A 충전/충전 전류
강한 부하 & 백업
110% 연속 AC 출력 과부하
·120%max.back-up 출력 과부하 @60s UPS 레벨 스위칭 ·150%DC 과대화
편리한 설치 및 운영
·플러그 앤드 플레이 단말기
·솔린 융합 조명,전력 및 경보 표시기
·OLED 디스플레이 및 설정 및 데이터 관리 앱 앱을 통한 WIFI 구성
유연한 설계 및 사용
·135~750V 전원전압 범위
·IP65 실내 및 야외 설치
콤팩트 한 크기 와 우아 한 외모
특징
| 모델 | MHT-25K-100 MHT-30K-100 MHT-36K-100 MHT-40K-100 |
| PV 입력 | |
| 권장 최대 입력 전력 [kW] | 37.5 45.0 54.0 60.0 75.0 |
| 시작 전압 [V] | |
| 135 135 135 | |
| 최대 DC 입력 전압* [V] | 1000*1000*1000*1000*1000 |
| 정류속 입력 전압 [V] | 620 620 620 620 620 |
| MPPT 전압 범위* [V] | 200-850* 200-850* 200-850* 200-850* 200-850* |
| MPP 추적기 수 | 4 4 4 4 |
| MPPT 당 DC 입출력 수 | 2 2 2 2 |
| 최대 입력 전류 [A] | 30×4 30×4 30×4 30×4 30×4 |
| 최대 단절 전류 [A] | 40×4 40×4 40×4 40×4 40×4 |
| 배터리 쪽 | |
| 배터리 종류 | 리?? 배터리 (BMS와 함께) |
| 배터리 전압 범위 [V] | 135~750 |
| 최대 충전/충전 전류 [A] | 100/100 |
| 그리드 사이드 | |
| 가등식 출력력 [kW] | 25.0 30.0 36.0 40.0 50.0 |
| 최대 출력 가시 전력 [kVA] | 27.5 33.01) 39.6 44.0 55.0 |
| 최대 입력 가시 전력** [kVA] | 30.0 36.0 43.5 48.0 60.0 |
| 배터리의 최대 충전 전력 [kW] | 25.0 30.0 36.0 40.0 50.0 |
| 정류전압 | 3L/N/PE; 220/380V; 230/400V; 240/415V |
| 정형 AC 주파수 [Hz] | 50/60 50/60 |
| 최대 출력 전류 [A] | 42.0 50.02) 60.0 66.0 83.0 |
| 전력 요인 | 00.8 앞선 0.8 뒤진 |
| 최대 총 하모닉 왜곡 | < 3% @명력 출력 |
| DCI | < 0.5%> < 0.5%> < 0.5%> < 0.5%> < 0.5%> < 0.5%> |
| 뒷면 | |
| 가등식 출력력 [kW] | 25.0 30.0 36.0 40.0 50.0 |
| 최대 출력 가시 전력 [kVA] | 27.5 33.0 39.6 44.0 55.0 |
| 최대 출력 전류 [A] | 42.0 50.0 60.0 66.0 83.0 |
| UPS 전환 시간 | <20ms <20ms <20ms <20ms <20ms <20ms |
| 가명 출력 전압 | 3L/N/PE; 220/380V; 230/400V; 240/415V |
| 정형 출력 주파수 [Hz] | 50/60 50/60 |
| 전압 하모닉 왜곡 | <3% @선형 부하 |
| 발전기 쪽 | |
| 최대 입력 가시 전력** [kVA] | 30.0 36.0 43.5 48.0 60.0 |
| 배터리의 최대 충전 전력 [kW] | 25.0 30.0 36.0 40.0 50.0 |
| 정류전압 | 3L/N/PE; 220/380V; 230/400V; 240/415V |
| 정형 AC 주파수 [Hz] | 50/60 50/60 |
| 효율성 | |
| 최대 효율성 | 980.8% 98.8% 98.8% 98.8% 98.8% 98.8% |
| 유럽 효율성 | 980.3% 98.3% 98.3% 98.3% 98.3% |
| 보호 | |
| DC 역극성 보호 | 통합 |
| 배터리 입력 역 연결 보호 | 통합 |
| 단열 저항 보호 | 통합 |
| 전압 보호 | 통합 |
| 과열 보호 | 통합 |
| 잔류 전류 보호 | 통합 |
| 섬 보호 | 통합 |
| 변압 과전압 보호 | 통합 |
| 과부하 보호 | 통합 |
| AC 단전 보호 | |
| 통합 | |
| 일반 자료 | |
| 초전압 범주 | PV: II 주요: III |
| 크기 [W × H × D mm] | |
| 800×620×300 | |
| 무게 [kg] | 72.0 |
| 보호 수준 | IP65 |
| 대기 상태의 자체 소비량 [W] | <15 |
| 토폴로지 | 트랜스포머 없는 |
| 작동 온도 범위 [°C] | -30~60 |
| 상대 습도 [%] | 0~100 |
| 운영 고도 [m] | 3000 (>3000m2등급) |
| 냉각 | 똑똑한 팬 |
| 소음 수준 [dB] | <50 |
| 표시 | OLED 및 LED |
| 의사소통 | CAN, RS485,WiFi/LAN (선택) |
* PV 최대. 입력 전압은 850V, 그렇지 않으면 인버터 대기;
** 전력망에서 나오는 최대 가시 전력 (Maximal apparent power) 은 백업 부하를 충족시키고 배터리를 충전하기 위해 사용되는 전력망에서 수입되는 최대 전력입니다.
1) AS 47772,VDE-AR-N 4105: 30.0kVA; 2) AS 4777.2,VDE-AR-N 4105: 43.5A
