| 피크 파워 (pmax): | 85W |
| 모듈 효율성: | 14.3% (STC) |
| 치수: | 1350 × 440 × 275mm |
| 바람 하중 저항: | 5400pa / -2400pa |
| 무게: | 타일 당 7.65kg |
| 인증: | IEC 61215, GB 8624 (클래스 A) |
| 강조하다: | N형 TOPCon 태양 점토 타일,바람에 저항하는 BIPV 태양 전지 타일,IEC61215 인증을 받은 태양광 지붕 타일 |

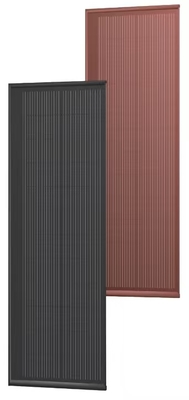

전통 건축을 위한 미적 & 기능적 태양광 타일
Clay Series 85W 태양광 타일은 건물 일체형 태양광 발전 분야의 획기적인 제품으로, 유산 보존과 현대적인 재생 에너지 기술을 전문적으로 결합했습니다. 이 혁신적인 타일은 특허받은 무광 코팅 공정을 통해 진정한 점토 타일의 미학을 재현하며, 이는 광범위한 재료 과학 연구를 통해 개선되어 건축가와 시공업자에게 에너지 생성 역사적 개조를 위한 전례 없는 솔루션을 제공합니다. 태양광 엔지니어와 전통 지붕 전문가의 협력을 통해 설계된 각 타일은 보호된 건축물의 시각적 무결성을 유지하면서 안정적인 태양광 발전을 제공하여, 원래의 특성을 유지하는 것이 가장 중요한 유산 보존 프로젝트에 이상적입니다.
주요 특징
유산-진정성 있는 디자인
건축적 조화를 위한 진정한 점토 질감과 색상 - 타일은 천연 점토 타일에서 발견되는 정확한 광물 조성과 표면 변화를 재현하는 특수 세라믹 코팅 공정을 거쳐 원래의 지붕 재료와 함께 우아하게 노화됩니다. 전통적인 지붕과 일치하는 맞춤형 레이아웃 패턴 - 6가지 표준 프로파일 옵션과 맞춤형 제조가 가능하여 설치자는 지중해식 배럴 타일에서 영국식 평면 타일에 이르기까지 지역 지붕 스타일을 재현할 수 있습니다.
최적화된 성능
14.3% 효율의 85W 출력 - 산업용 태양광 패널과 동일한 N형 TOPCon 셀을 사용하여 이 타일은 0.6m²의 작은 면적에도 불구하고 놀라운 에너지 밀도를 달성합니다. 장기적인 ROI를 위한 연간 0.4%의 낮은 성능 저하 - 가속 노화 테스트는 25년 후에도 85% 이상의 성능 유지를 보여주며, 기존 PV 모듈보다 수명이 깁니다.
내후성 구조
IP68 등급의 가장자리는 물 침투를 방지합니다 - 정밀 밀링된 알루미늄 프레임과 실리콘 개스킷은 대부분의 기존 지붕 기준을 초과하는 방수 밀봉을 생성합니다. 통풍 설계는 열 축적을 줄입니다 - 특허받은 후면 기류 채널은 고체 타일에 비해 작동 온도를 15°C 낮추어 여름 효율을 높입니다.
기술 사양
| 범주 | 매개변수 | 값 | 기술적 중요성 |
|
전기적
|
최대 전력 (Pmax) | 85W | 일반적인 유산 지붕 각도 (30-50°)에 최적화됨 |
|
|
작동 전압 (Vmp) | 73V | 마이크로 인버터 또는 스트링 인버터 시스템에 이상적 |
|
|
효율 | 14.3% | 시중의 미적 태양광 타일 중 최고 |
|
물리적
|
치수 | 1350×440×275mm | 표준 점토 타일 비율과 일치 |
|
|
무게 | 7.65kg | 전통적인 점토 타일보다 25% 가볍습니다 |
|
환경적
|
작동 온도 | -40°C ~ 85°C | 북극 및 사막 테스트 현장에서 검증됨 |
|
|
풍하중 저항 | 5400Pa | 대부분의 국제 건축 규정을 초과합니다 |

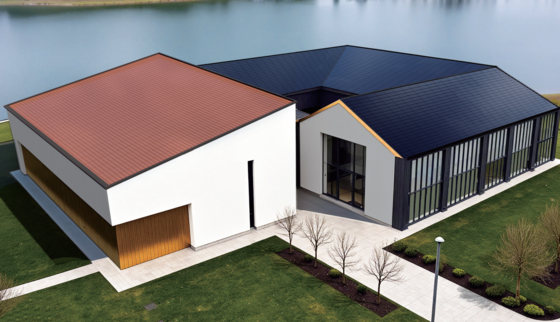

응용 분야
✓ 역사적 건물 개조 - 엄격한 시각적 영향 평가를 통과한 후 유네스코 세계 문화 유산 사이트에 승인됨
✓ 고급 빌라 옥상 - 눈에 띄지 않는 태양광 통합을 위해 고급 개발자가 선호
✓ 관광 리조트 개발 - 전통적인 미학을 손상시키지 않고 친환경 인증을 가능하게 합니다
고급 설치 시스템
타일은 전통적인 지붕 기술과 현대적인 PV 장착 기술을 결합한 독특한 연동 메커니즘을 특징으로 합니다. 구리 합금 클립은 기계적 부착과 전기적 결합을 모두 제공하는 반면, 통합 정션 박스는 도구 없이 스트링 연결을 가능하게 합니다. 이 시스템을 통해 지붕 시공자는 기존 도구와 기술을 사용하여 하루에 최대 50m²를 설치할 수 있습니다.
인증 및 보증
국제 인증: IEC 61215 (PV), GB 8624 Class A (방화) - 역사적 건물을 위한 EN 13501-1 방화 등급 추가 준수. 보증: 10년 제품 보증 + 25년 선형 전력 보증 - 색상 견뢰도 및 표면 마모에 대한 보증 포함.
성능 데이터
연간 수율: 온대 기후에서 타일당 85-95kWh
눈 제거: 자동 제거를 위한 최소 35° 경사
우박 저항: 30m/s에서 25mm 충격 견딤 (UL 2218 Class 4)
유지 관리 기능
자가 세척 표면 코팅은 오염 손실을 줄입니다 연간 <3%
시스템 종료 없이 개별 타일 교체 가능
통합 IoT 센서를 통한 무선 성능 모니터링
비교 우위
별도의 태양광 패널이 있는 기존 점토 타일과 비교하여:
설치 비용 40% 절감
설치 속도 3배 빠름
최적화된 열 성능으로 연간 수율 15% 증가
재료 과학
기판은 재활용 세라믹과 섬유 강화 폴리머를 결합하여 다음을 달성합니다:
천연 점토와 일치하는 열팽창
50년 이상 UV 안정성
수명 종료 시 완전 재활용 가능
사례 연구 성능
2023년 영국 콘월의 2등급 지정 건물 개조에서:
428개의 타일이 연간 36MWh 생성
5m 거리에서 원래 타일과 0% 시각적 차이
설치 후 설문 조사에서 98%의 세입자 만족도
미래 지향적 기술
건물-그리드 (B2G) 통합 준비 완료
새로운 투명 태양광 코팅과 호환
향후 에너지 저장 연결을 위해 사전 배선됨
